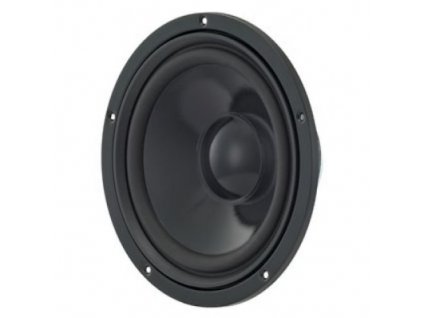

W250S/4 Visaton Tieftöner 25cm 10" 150W 4Ω

VISATON W 250 S 4 OHM, 25 cm (10") HiFi-Tieftöner mit starkem Antrieb, tiefgezogener Polplatte und 38-mm-Schwingspule* für hohe Belastbarkeit. Elastische Gummisicke, beschichtete Papiermembran und Druckausgleichsöffnung in der Membran**.

Eigenschaften :
• Tieftöner Typ: HiFi-Tieftöner mit starkem Antrieb

Technische Daten :
• Nennbelastbarkeit: 100 W
• Musikbelastbarkeit: 150 W
• Nennimpedanz Z: 4 Ohm
• Übertragungsbereich (-10 dB): fu–5500 Hz (fu: untere Grenzfrequenz abhängig vom Gehäuse)     .
• Mittlerer Schalldruckpegel: 90 dB (1 W/1 m)
• Grenzauslenkung: +/−7 mm
• Resonanzfrequenz fs: 33 Hz
• Magnetische Induktion: 1,0 T
• Magnetischer Fluss: 835 µWb
• Obere Polplattenhöhe: 7 mm
• Schwingspulendurchmesser: 38 mm
• Wickelhöhe: 17 mm
• Schallwandöffnung: 233 mm
• Gewicht netto: 3,0 kg
• Gleichstromwiderstand Rdc: 3,6 Ohm
• Mechanischer Q-Faktor Qms: 2,01
• Elektrischer Q-Faktor Qes: 0,43
• Gesamt-Q-Faktor Qts: 0,35
• Äquivalentes Luftnachgiebigkeitsvolumen Vas: 135 l
• Effektive Membranfläche Sd: 346 cm²
• Dynamische bewegte Masse Mms: 32 g
• Antriebsfaktor Bxl: 8,94 Tm
• Schwingspuleninduktivität L: 0,93 mH

*Die Schwingspule, die auf dem Spulenträger im Luftspalt sitzt, wandelt das anliegende elektrische Tonsignal in Bewegungsenergie um. Als Spulenmaterialien dienen Kupfer oder Aluminium. In der Regel benutzt man Drähte mit rundem Querschnitt. Um eine möglichst hohe Wickeldichte zu erreichen, wird auch rechteckiger (Flachdraht) oder wabenförmiger Draht verwendet. Dadurch wird eine geringfügig bessere Wärmeableitung an den Schwingspulenträger ermöglicht.

**Die Membran versetzt die angrenzende Luft in Schwingungen. Sie sollte leicht und steif sein (zwei sich widersprechende Forderungen!). Als Membranmaterialien werden überwiegend langfasriges Papier, Kunststoffe oder Metalle verwendet.
