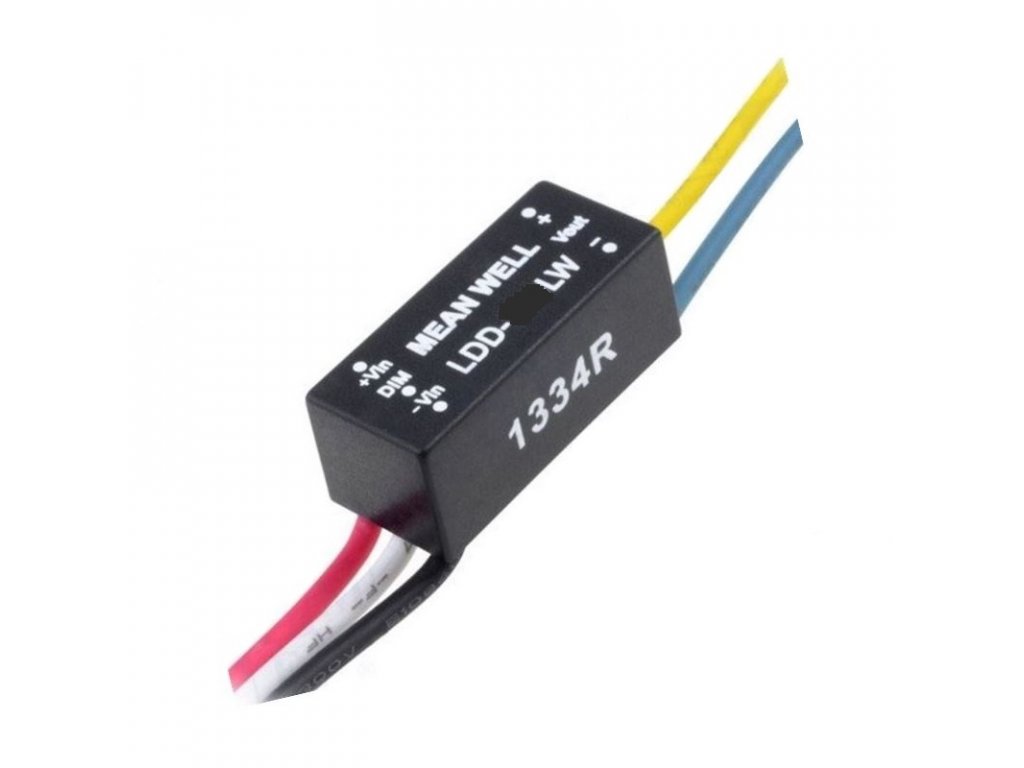

MeanWell DC/DC LED-Treiber 9-36V 700mA Litze IP67 LDD-700LW

Detaillierte Produktbeschreibung

MEANWELL LDD-700LW - DC/DC-Step-Down-LED-Treiber Serie LDD-L 9-36V 700mA mit Konstantstromausgang und Litzenanschluss, Case IP67. Meanwell Konstantstromquelle LDD-700LW (700mA) ist geeignet zur Ansteuerung von LED-Beleuchtung.

Eigenschaften :
• DC/DC Step-Down-Wandler
• LED-Treiber Serie LDD-L: LDD-LW Ausführung mit Litzen (IP67)
• Konstantstromausgang
• weiter Eingangsspannungsbereich
• Wirkungsgrad bis 95%
• eingebaute EMI-Filter, (nach EN55015 und FCC Teil 15)
• integrierter PWM und Remote ON/OFF-Kontroller
• Schutz gegen: Kurzschluss und Übertemperatur
• kompakte Bauform
• Vergussmaterial: Epoxy (UL94-V0)
• geeignet zur Ansteuerung LED-Beleuchtung
• Zertifikate:

Technische Daten :
• Eingangsspannung: 9...36V
• Ausgangsspannung: 2...32V DC
• Ausgangsstrom: 700mA
• Restwelligkeit: 200mVp-p
• Wirkungsgrad: 95%
• Betriebstemperaturbereich: -40...+85°C
• Abmessungen: 22,6 x 9,9 x 8,9mm
• Gewicht: 7,3g

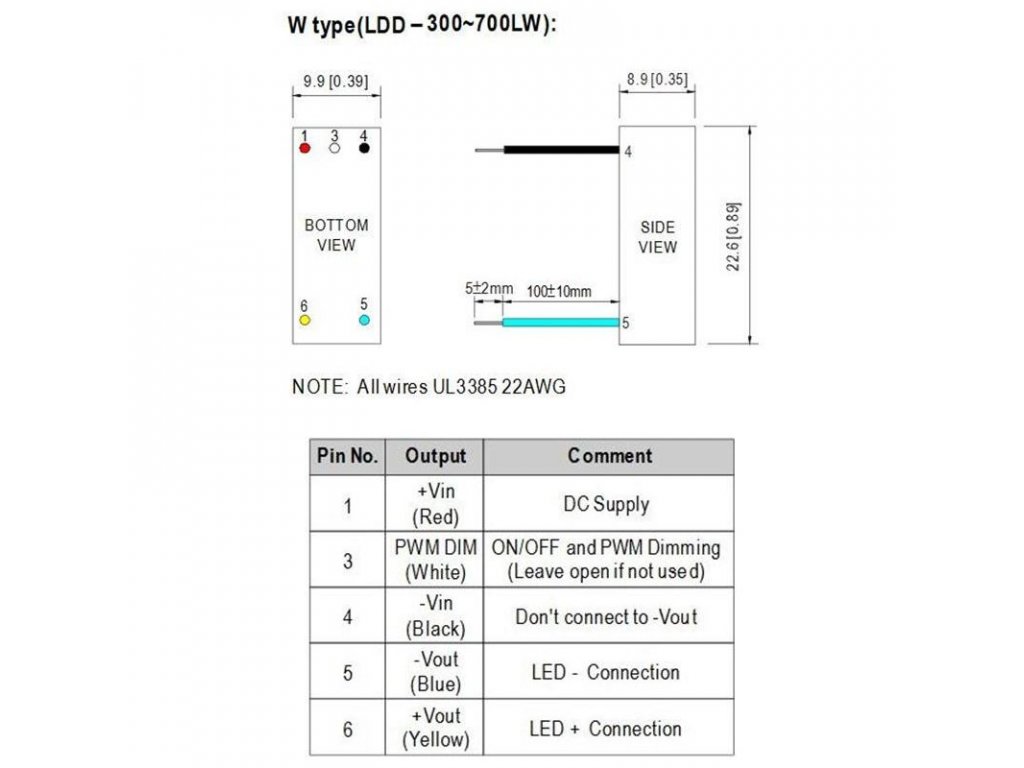

Pinbelegung LDD-700LW :
Pin 1 (Leiterfarbe rot): +U_IN
Pin 3 (Leiterfarbe weiß): PWM DIM
Pin 4 (Leiterfarbe schwarz): -U_IN
Pin 5 (Leiterfarbe blau): -U_OUT
Pin 6 (Leiterfarbe gelb): +U_OUT
