IR-P1X6/16D Relais elektromagnetisch SPDT USpule 6VDC 16A 250VAC
Artikelnummer: 622650
Verwandte Produkte
Detaillierte Produktbeschreibung

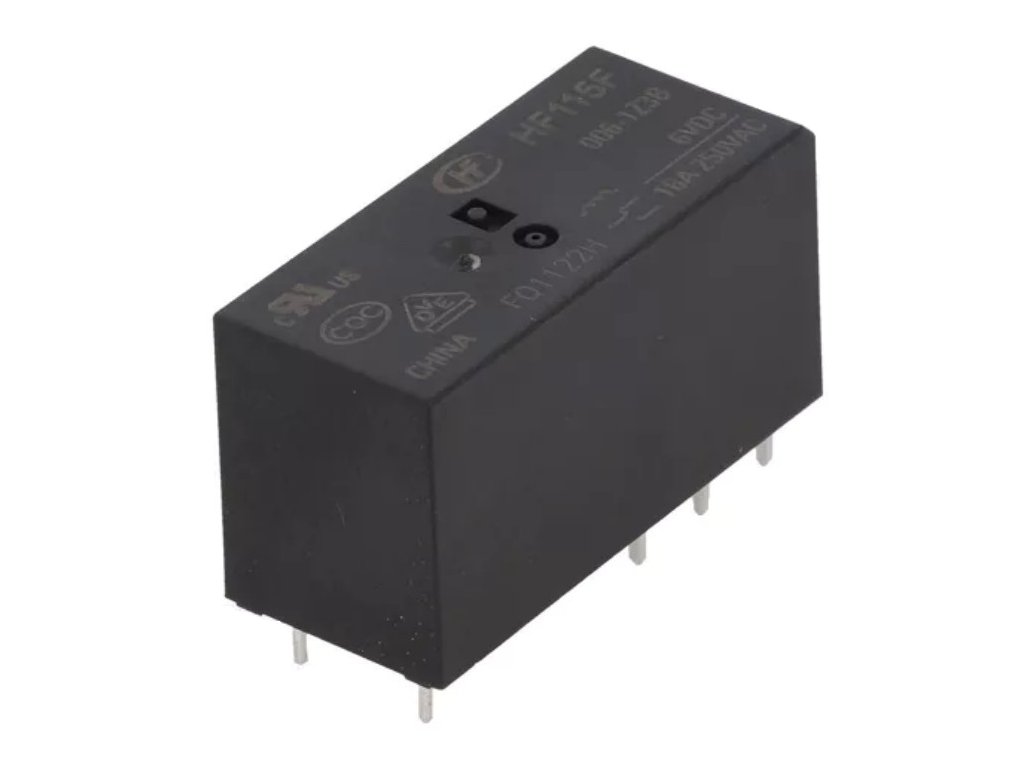

HONGFA HF115F/006-1Z3B miniatur Relais elektromagnetisch. Leiterplattenrelais 16A 250VAC 32,5kΩ Miniaturrelais 2x UM, Industrierelais VDE 0700.
Eigenschaften :
• Relais-Typ: elektromagnetisch
• Relaisausführung: mini
• Geringe Bauhöhe: 15,7 mm
• Isolierung gemäß VDE 0700 und 0631
• Zulassungen: VDE, cRUus
Technische Daten :
• Kontaktkonfiguration: SPDT)
• Spulennennspannung: 6V DC
• Kontaktstrom: max. 16A
• Kontaktbelastbarkeit AC: 16A / 250V AC (bei ohmscher Last)
• Kontaktbelastbarkeit DC: 16A / 24V DC (bei ohmscher Last)
• Schaltspannung: max. 300V DC, max. 440V AC
• Spulenspannung: min. 4,2V DC
• Spulenspannung: max. 9V DC
• Spulenwiderstand: 90Ω
• Ansprechzeit: 15ms
• Freigabezeit: 8ms
• Kontaktwiderstand: 100mΩ
• Kontaktmaterial: AgNi
• Ausgangsraster: 5mm
• Leistungsaufnahme der Spule: 400mW
• Betriebstemperaturbereich: -40 bis +85°C
• Gehäuse: 29x12,7x15,7mm
• Montage: PCB
Zusätzliche Parameter
| Kategorie: | Print-Relais |
|---|---|
| Hersteller: | HONGFA |
| Hersteller Bezeichnung: | HF115F/006-1Z3B |
| Hersteller Serie: | HF115F |
| Relais-Typ: | elektromagnetisch |
| Kontaktkonfiguration: | SPDT |
| Spulennennspannung: | 6V DC |
| Kontaktstrom max.: | 16 A |
| ? Kontaktbelastbarkeit AC: | 16A / 250V AC |
| ? Kontaktbelastbarkeit DC: | 16A / 24V DC |
| Schaltspannung AC: | max. 300V DC |
| Schaltspannung DC: | max. 300V DC |
| Spulenwiderstand: | 90 Ω |
| Spulenspannung: | 4,2 - 9V DC |
| Ansprechzeit: | 15 ms |
| Freigabezeit: | 8 ms |
| Leistungsaufnahme der Spule: | 400 mW |
| Kontaktwiderstand: | 100 mΩ |
| Kontaktmaterial: | AgNi |
| Ausgangsraster: | 5 mm |
| Betriebstemperatur: | -40...85°C |
| Äußere Abmessungen: | 29 x 12,7 x 15,7 mm |
HONGFA RELAY
Xiamen Hongfa Electroacoustic ist ein aus China stammender Relais-Hersteller. Die 1984 entstandene Firma besitzt mehr als 20 Tochtergesellschaften und vertreibt ihre Produkte in mehr als 100 Länder und Regionen. Das essenzielle Produkt von HONGFA RELAY sind Relais, von denen die Firma 1,5 Mrd. Stück jährlich produziert. Die Firma produziert u. a. auch Schütze, Verteiler oder Installationssicherungen. Relais von HONGFA RELAY finden u. a. in der Energie-, Transport- und Telekommunikationsindustrie Anwendung. Sie werden auch von Herstellern von medizinischer Ausrüstung und Haushaltsgeräten verwendet.
