M27C1024-20XF1 Eprom-Speicher 200ns 1MBit 64kx16 DIP 40-pin 27C1024-200

Detaillierte Produktbeschreibung

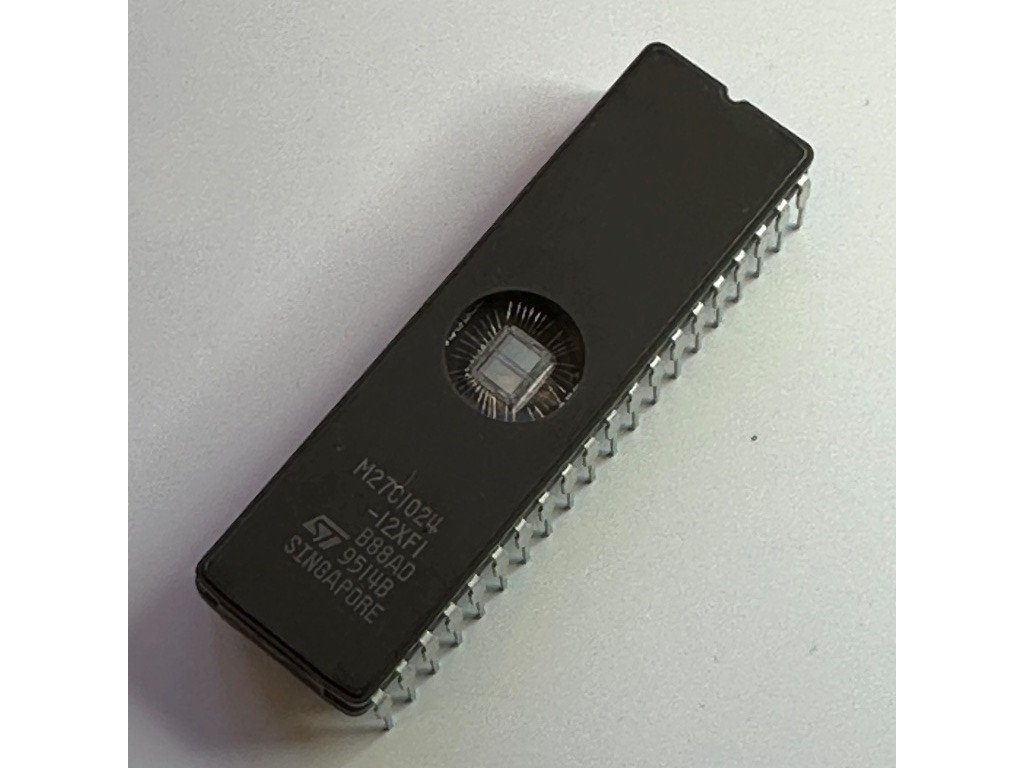

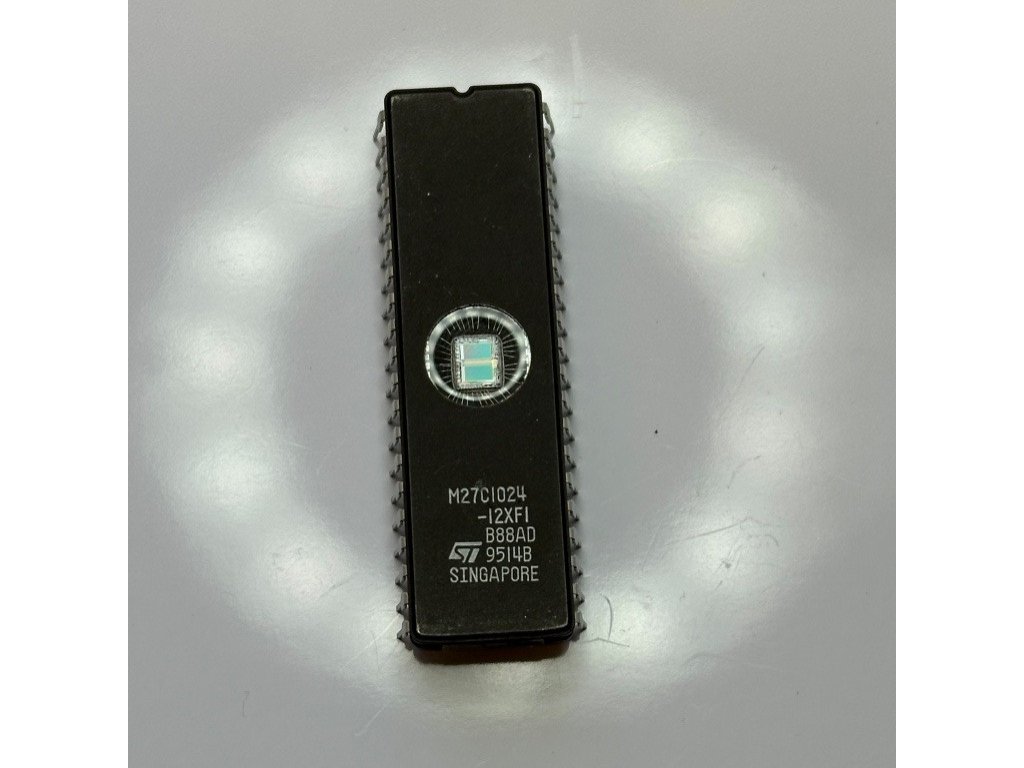

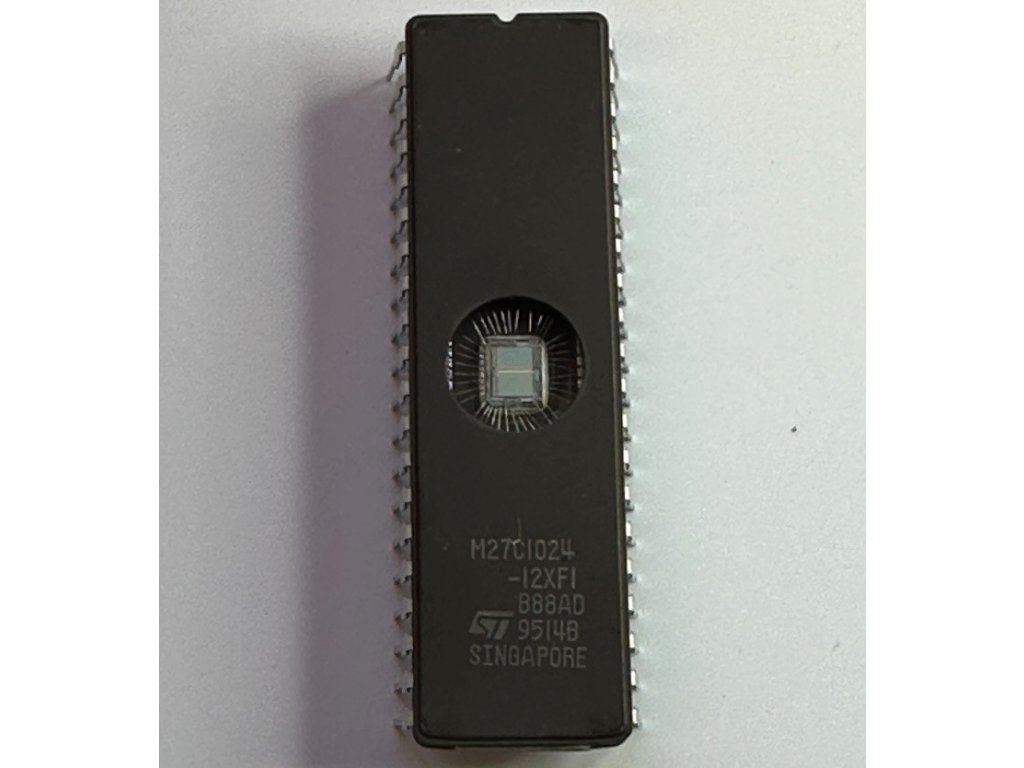

STMicroelectronics M27C1024-20XF1 (27C1024-200) UV-Eprom-Speicher ​​200ns 1MBit 64kx16 DIP 40-pin 1.048.576-Bit (64kx16). Der M27C1024-20XF1 eignet sich ideal für Mikroprozessorsysteme, die große Datenmengen oder Programmspeicher benötigen, und ist in 65.536 Wörter à 16 Bit organisiert. Das FDIP40W-Gehäuse (Fensterkeramik-Fritte-Versiegelung) verfügt über einen transparenten Deckel, der es dem Benutzer ermöglicht, den Chip ultraviolettem Licht auszusetzen, um das Bitmuster zu löschen. Anschließend kann gemäß dem Programmierverfahren ein neues Muster auf den Baustein geschrieben werden.

 Eigenschaften :
• UV-Eprom
• Geringer Stromverbrauch: – Betriebsstrom 35 mA bei 5 MHz – Standby-Strom 100 μA
• 5 V ± 5 % Versorgungsspannung im Lesebetrieb
• Schnelle Zugriffszeit: 35 ns
• Elektronische Signatur: – Herstellercode: 0020h — Gerätecode: 008Ch

Technische Daten :
• Gehäuse: 40-polig (zweireihig) Dual-In-Line-Keramikgehäuse
• Zugriffszeit: 200ns
• Organisation: 64k x 16
• Versorgungsspannung: +5V ±5%
• Kapazität: 1 Megabit (1 Mbit)
• Organisation: 65.536 Worte à 16 Bit
• Speicherbreite: 16 Bit (ein Byte) pro Wort
• Betriebsversorgungsstrom: max. 50 mA
• Programmierspannung : +12,75V ± 0,25V
• Programmierzeit: 100 μs/Byte (typisch)
• Montage: Durchsteckmontage (Anschlussstifte)
• Temperaturbereich: 0 - 70 °C
