M27C1001-10F1 Eprom-Speicher 100ns 1MBit 128kx8 DIP 32-pin 27C1001-100
Artikelnummer: 531130 ST
Verwandte Produkte
Detaillierte Produktbeschreibung

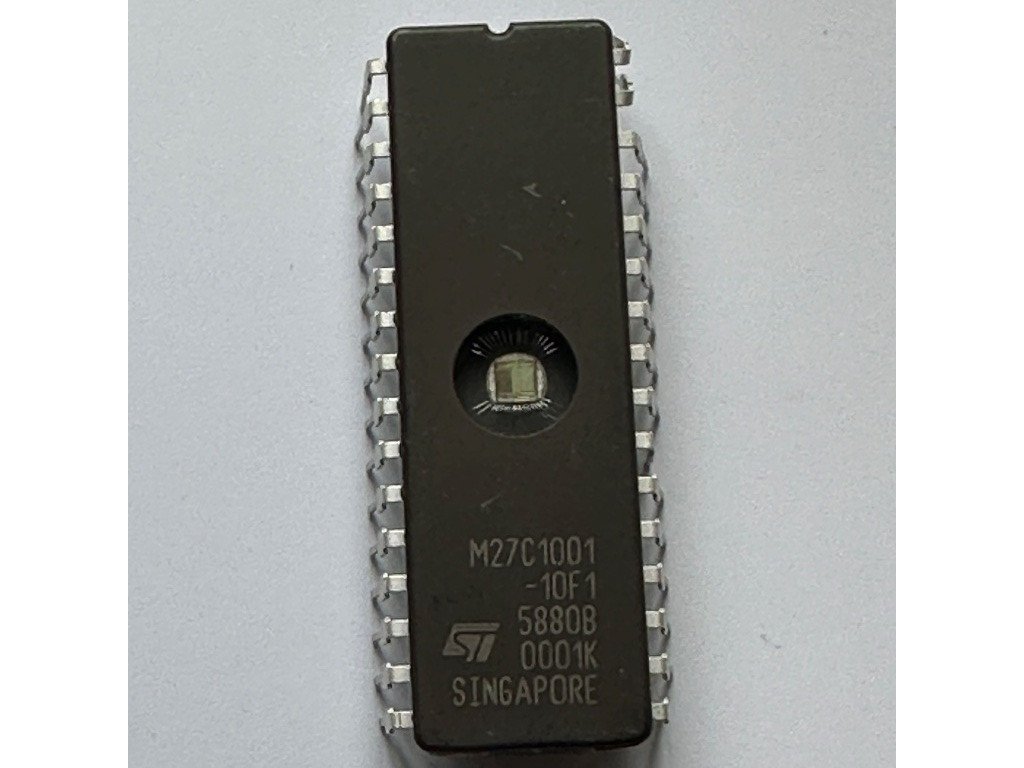

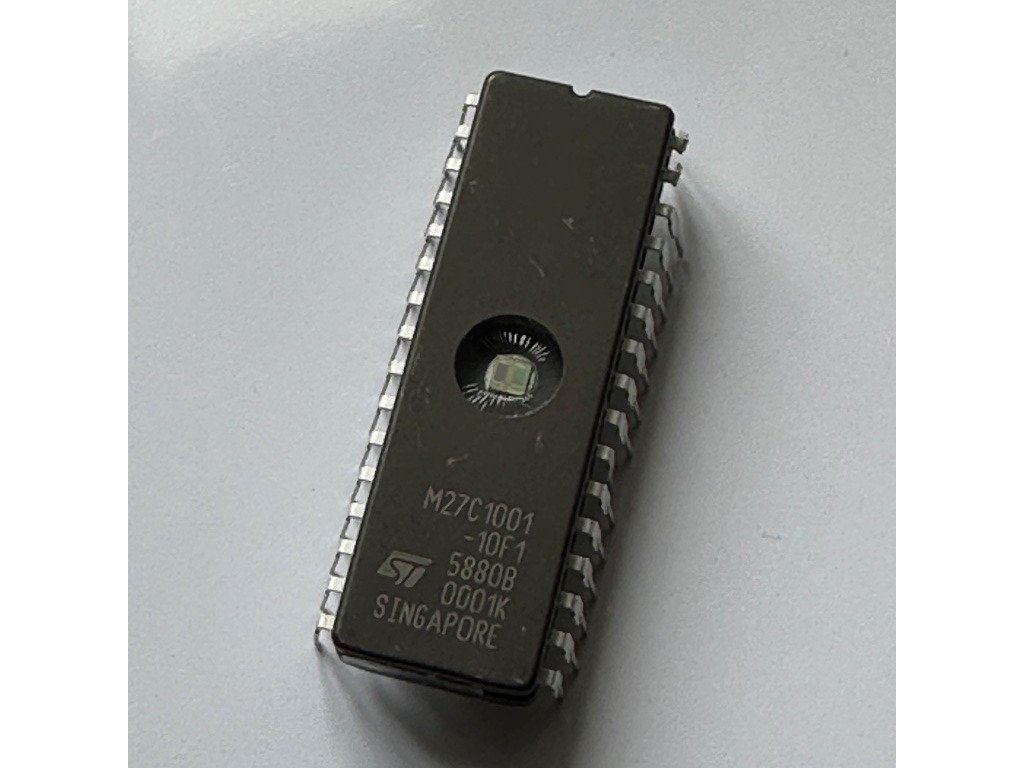

STMicroelectronics M27C1001-10F1 (27C1001-100) UV-Eprom-Speicher 100ns 1MBit 128kx8 DIP 32-pin 1.048.576-Bit (128K x 8). Der M27C1001-10F1 eignet sich ideal für Mikroprozessorsysteme mit großen Programmen und ist in 131.072 Wörtern à 8 Bit organisiert. Das FDIP32W-Gehäuse (Window Ceramic Frit-Seal) verfügt über einen transparenten Deckel, der es dem Anwender ermöglicht, den Chip ultraviolettem Licht auszusetzen, um das Bitmuster zu löschen. Anschließend kann gemäß der Programmierprozedur ein neues Muster auf den Baustein geschrieben werden.
Eigenschaften :
• UV-Eprom
• Geringer Stromverbrauch: – Betriebsstrom 30 mA bei 5 MHz – Standby-Strom 100 μA
• 5 V ± 10 % Versorgungsspannung im Lesebetrieb
• Zugriffszeit: 35 ns
• Elektronische Signatur: – Herstellercode 20 h – Gerätecode 05 h
Technische Daten :
• Gehäuse: 32-polig (zweireihig) Dual-In-Line-Keramikgehäuse
• Zugriffszeit: 100ns
• Organisation: 128k x 8
• Versorgungsspannung: +5V ±10%
• Kapazität: 1 Megabit (1 Mbit)
• Organisation: 131.072 Worte à 8 Bit
• Speicherbreite: 8 Bit (ein Byte) pro Wort
• Betriebsversorgungsstrom: max. 50 mA
• Programmierspannung : +12,75V ± 0,25V
• Programmierzeit: 100 μs/Wort
• Montage: Durchsteckmontage (Anschlussstifte)
• Temperaturbereich: 0 - 70 °C
Zusätzliche Parameter
| Kategorie: | Halbleiter |
|---|---|
| Hersteller: | STMicroelectronics |
| Hersteller Bezeichnung: | M27C1001-10F1 |
| Hersteller Serie: | M27C1001 |
| ? Speicherchip: | Eprom |
| ? Kapazität: | 1 Mbit |
| Organisation: | 131.072 Worte à 8 Bit |
| ? Speicherbreite: | 8 Bit |
| Zugriffszeit: | 100 ns |
| Gehäuse: | FDIP32W (F) |
| Schnittstellen-Typ: | Parallel |
