EMI-SS-212D Omron G2RL-2-DC12 Powerrelais 12V 8A 360Ω DPDT
Artikelnummer: 623503
Verwandte Produkte
Detaillierte Produktbeschreibung
Omron Leistungsprintrelais G2RL-2-DC12, Powerrelais 8A, 12VDC, DPDT, 360 Ohm, RTII.
Eigenschaften :
• Typ: Leistungsrelais (Powerrelais)
• Serie: G2RL
• Low Profile-Leistungsrelais mit 15,7mm Höhe
• hochsensitive Spule, nur 400mW
• Luft-/Kriechstrecke: 8/8mm
• Spannungsfestigkeit 10kV
• VDE (EN61810-1), UL508 und CSA22.2 konform
• Spulenisolationssystem Klasse F (UL1446)
• Approbationen: CQC, CSA, UL, VDE
• Normen: IEC/EN 60335-1, IEC/EN 60079-15
• Schutzart: RTII
• RoHS-Konform: ja
• Ideal für den Einbau in Miniaturgeräte
• Einsatz: Haushaltsgeräte, OA-Ausrüstung, Industriemaschinen
Technische Daten :
• Kontaktart: 2 Wechsler
• Kontakt: DPDT
• Schaltstrom: 8 A
• Nennspannung: 12 V DC
• Nennstrom: 33,3 mA
• Spulenwiderstand: 360 Ohm
• Kontaktmaterial: Ag alloy

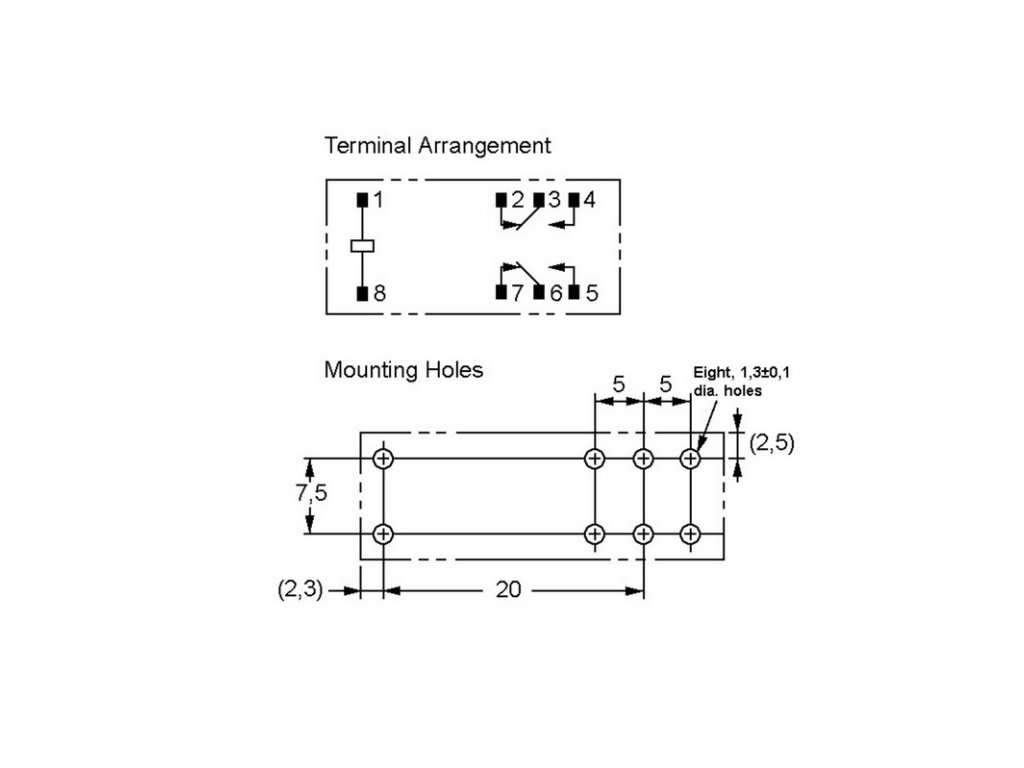

• Anschluss: print
• Montageart: THT
• Betriebstemperatur: -40 °C bis +85 °C

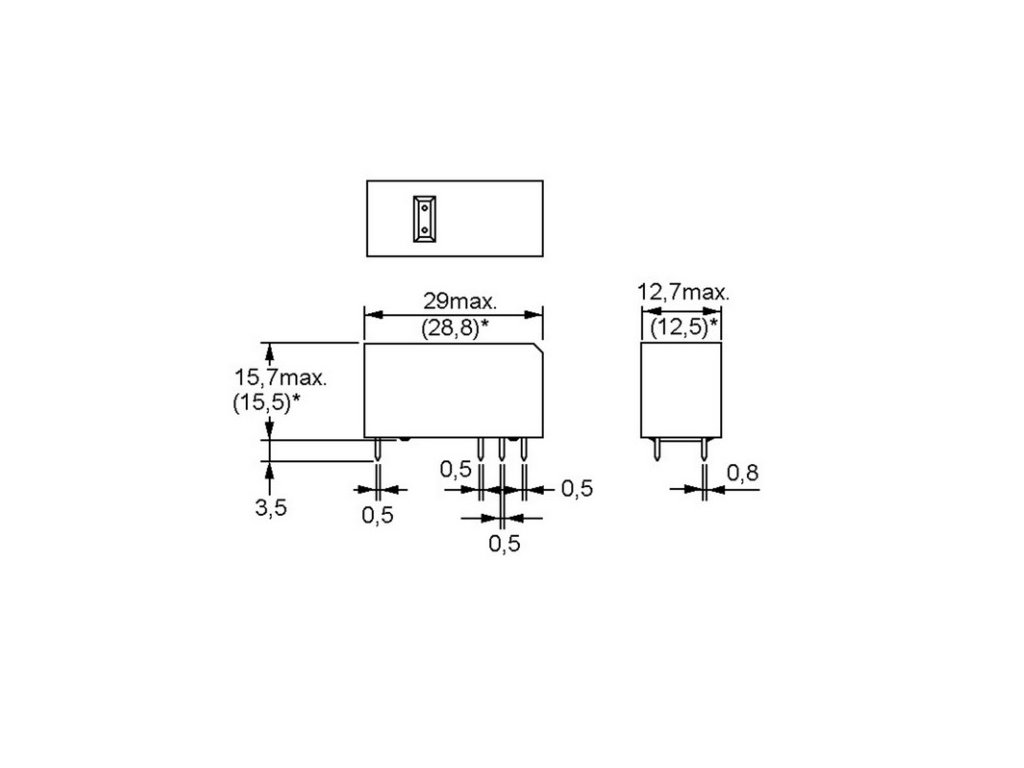

• Abmessungen: 29 x 12,7 x 15,7 mm
• Gewicht: 12 g
Zusätzliche Parameter
| Kategorie: | Print-Relais |
|---|---|
| EAN: | 2050007663775 |
| Hersteller: | Omron |
| Hersteller Nummer: | G2RL-2 DC12 |
| Hersteller Serie: | G2RL |
| Typ: | Leistungsrelais |
| Nennspannung DC: | 12 V DC |
| Spulenausführung: | monostabil |
| Schaltspannung, max. AC: | 440 V AC |
| Schaltspannung, max. DC: | 300 V DC |
| Ansprechspannung: | 8,4 V |
| Abfallspannung: | 1,2 V |
| Betriebsspannung, max.: | 15,6 V |
| Prüfspannung offene Kontakte: | 2.500 V AC |
| Prüfspannung Spule/Kontakt: | 5.000 V AC |
| Kriechstrecke: | 8 mm |
| Nennstrom: | 33,3 mA |
| Schaltstrom: | 8 A |
| Nennleistung: | 400 mW |
| Schaltleistung (VA): | 2.000 VA |
| Spulenwiderstand: | 360 Ohm |
| Kontaktwiderstand: | 100 mOhm |
| Isolationswiderstand: | 1.000 MOhm |
| Ansprechzeit: | 15 ms |
| Abfallzeit: | 5 ms |
| Lebensdauer, mechanisch: | 20 x 10^6 Zyklen |
