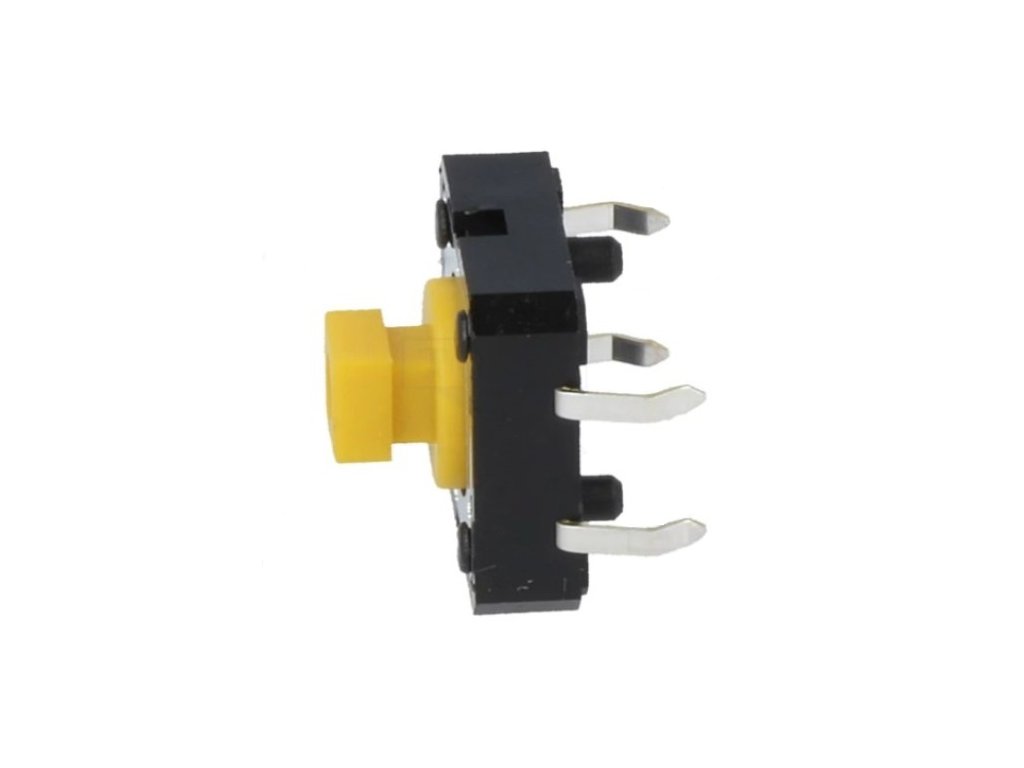

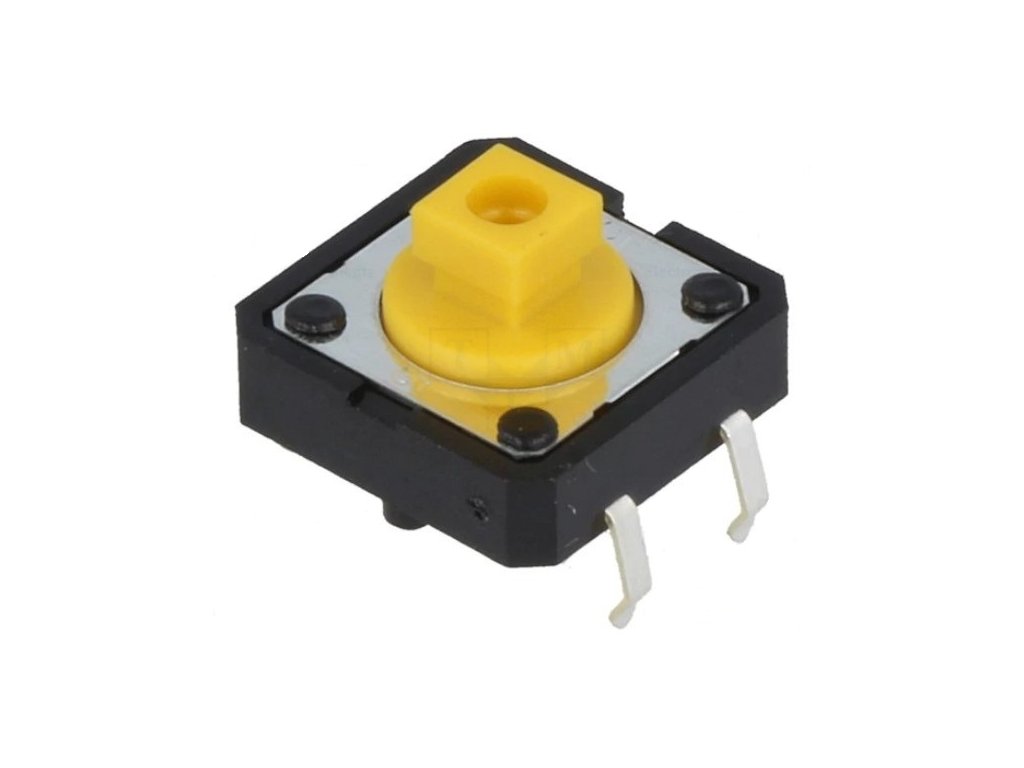

B3F-4055 Leiterplattentaster Minitaster 12x12mm print liegend 7,3mm 2,55N 24V 50mA
Artikelnummer: 633025
Detaillierte Produktbeschreibung
Omron Leiterplattentaster Serie Mikroschalter TACT, Abmessung 12x12mm, Betätigungskraft 2,55N. Mini-Taster print liegend 7,3mm. Mechanischer Kurzhubtaster, 1-polig, ideal für Anwendungen in Niederfrquenz-, Büro-, Kommunikations-, Fernseh- und Magnetbandgeräten oder Messinstrumenten. Lötflussmitteldicht, daher für automatische Lötung auf Leiterplatten geeignet. Die Taster sind in Miniaturausführung sehr niedrig in einem Gehäuse von 12 x 12mm untergebracht.
Eigenschaften :
• einpolige Eingabetaste mit einem Arbeitskontakt
• gegen Herausfallen geformte Anschlussbeinchen (Snap-in)
• für Leiterplattenmontage
• besonders kleine Abmessungen
• für Daten- und Signaltechnik, Mess- und Regeltechnik, Folientastaturen
• Zertifikate: RoHS
Technische Daten:
• Schaltspannung: max. 24V DC
• Schaltstrom: max. 50mA
• Kontaktkonfiguration: SPST-NO
• Kontaktwiderstand: max. 100mΩ
• Isolationswiderstand: min. 0,1GΩ
• Anzahl Positionen: 2
• Betätigungskraft: 2,55N
• Ausgangsraster: 5x12,5mm
• Schaltweise: OFF-(ON)
• Montage: THT
• Kontaktoberfläche: Phosphor-Bronze, versilbert
• Löttemperatur und Dauer: max. 260°C für 5s
• Betriebstemperaturbereich: -25...+70°C
• Abmessungen: 12 x 12mm
• Höhe: 7,3mm
• Tastenform: quadratisch
• Tastenfarbe: gelb
Zusätzliche Parameter
| Kategorie: | Schalter |
|---|---|
| Taster Ausführung: | Miniaturtaster |
| Tastenform: | quadratisch |
| Tastenfarbe: | gelb |
| Schaltspannung: | 24V DC |
| Schaltstrom: | 50mA |
| Prüfspannung: | 500V AC (1 Min.) |
| Kontaktwiderstand: | max. 100mΩ |
| Isolationswiderstand: | min. 0,1GΩ |
| Abmessungen: | 12 x 12mm |
| Höhe: | 7,3mm |
| RoHS: | konform |
